Einfache Höheneinstellung für Sculpfun S9 / S10 Lasercutter (nur 3D-Druckdatei)

Die Sculpfun Elevation ist als digitaler ZIP-Download verfügbar.

oder Sie können die Füße auch als fertiges Produkt hier im Shop kaufen

Die ZIP-Datei enthält die 3D-OBJ-Datei und eine .m3f-Datei.
um 3D-gedruckte Füße für Ihren Sculpfun S9 / S10 Laserschneider herzustellen.
Sie benötigen daher einen 3D-Drucker ODER kaufen die fertigen Füße

Was ist das?
Diese Verlängerungen bieten eine großartige Möglichkeit, die Höhe Ihrer Sculpfun-Laserschneider an verschiedene Objekte anzupassen. Dank der Basishalterungen mit optionalen Schrauben kann es auch auf der Bank montiert werden.

Was ist inbegriffen
.obj digitale Datei.

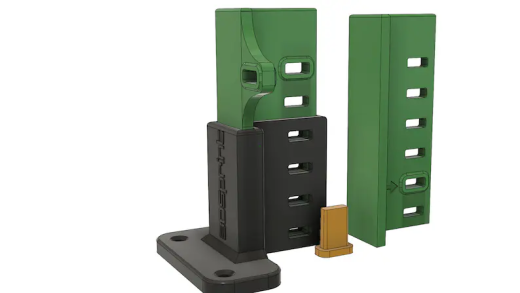

Die digitale Datei enthält alle benötigten Objekte, bereit zum 3D-Druck. Für jede Ecke der Maschine sind 3 Gegenstände erforderlich: 1 Sockel, 1 Gleitplatte und 1 Schlüssel. Anweisungen sind im Lieferumfang enthalten.

Wie es funktioniert?
Passen Sie den Abstand einfach an, indem Sie die Halterung nach oben/unten schieben und mit dem Stift verriegeln.

Welche Höhe kann eingestellt werden?
Erstens machen diese Verlängerungen Ihren Sculpfun etwa 64 mm höher als die Originalbeine!

Sie können die Höhe zwischen 64 mm und 104 mm (an den Füßen) einstellen.
Das bedeutet, dass die maximale Höhe, gemessen zwischen der Werkbankoberfläche und dem Laserkopf, 170 mm beträgt.
Der Mindestabstand zwischen Werkbank und Laserkopf beträgt 80 mm.
Beachten Sie, dass diese Messungen ohne entfernbaren Kalibrierraum (20 mm) erfolgen.
--> Die tatsächliche Größe des Objekts kann zwischen 60 mm und 150 mm liegen. Wenn Sie Objekte mit einer Höhe von weniger als 60 mm gravieren möchten, können Sie eine Wabenmatte oder ähnliches verwenden, um den Abstand zur Werkbank zu vergrößern.

Was benötige ich für ein fertiges Produkt?
Sie benötigen einen 3D-Drucker (oder kaufen Sie unser fertiges Produkt aus dem anderen Angebot).
Sie benötigen mindestens 4 Schrauben und Muttern (+4 optional), um die Gleitplatten am Laser zu befestigen.
Wenn Sie die 4 Sockel an der Oberfläche befestigen möchten (empfohlen), können Sie Schrauben oder doppelseitiges Klebeband verwenden.

Merkmale:
Zum Drucken aller Dateien benötigen Sie 319 Gramm Filament. Bestes PETG, aber PLA funktioniert sehr gut.
Es passt in einem Druck auf die Workstation des Prusa Mini (18×18×18 cm).
Druckeinstellungen sind in der Anleitung enthalten.


Bitte schreiben Sie uns, wenn Sie Fragen haben.
